Герой сегодняшнего обзора, программа "Астра Раскрой", пожалуй, выбивается из привычного ряда офисных и сервисных программ. Область ее применения достаточно специализирована. Сами производители говорят, что программа разработана "специально для небольших и средних мебельных предприятий, изготавливающих мебель на заказ".

Однако я бы сказал, что помимо ДСП, ДВП и фанеры ее можно использовать для раскроя любых листовых материалов: стекла и металла, гипсокартона и бумаги — значит, в потенциальных пользователях не только мебельщики, но и, например, строители-отделочники или типографии. Лично я заинтересовался "Астра Раскроем", когда мне потребовалось просчитать оптимальный раскрой этикеток для литографии на листах жести.

Вы можете спросить, для чего вообще нужна такая программа, ведь раскроить пару листов ГВЛ на детали декоративных строительных конструкций несложно и вручную, а программа стоит не таких уж маленьких денег. И вы будете правы — для выполнения разовых раскроечных расчетов такой инструмент избыточен. Однако профессионалу он может оказаться весьма полезен.

Программа работает отнюдь не с одним листом, подлежащим раскрою, — рабочий файл представляет собой заказ, который может состоять из ряда изделий, каждое из которых, в свою очередь, состоит из набора деталей. Более того, возможно ведение библиотеки деталей и изделий — это очень удобно, если клиенты часто заказывают типовые изделия либо оригинальные изделия, частично состоящие из стандартных деталей.

Справочник также включает параметры и способы обработки разных материалов, типы кромок и цены на различные типы обработки материалов.

Справочник материалов, кромок, деталей и операций

Кроме того, возможно сквозное ведение склада материалов, при котором мерные остатки после раскроя предыдущего заказа возвращаются на склад и могут быть использованы при раскрое очередного заказа.

Карты раскроя программа генерирует в автоматическом режиме, с учетом таких технологических и организационных параметров производства, как ширина реза, обрезка края листа, учет сквозных резов, тип раскроя, минимальное расстояние между пилами и прочее, но при желании вы всегда можете внести свои коррективы в особом режиме редактора карт раскроев.

Отдельный алгоритм может быть использован для расчета обработки кромок материала, будь то оклейка кромок ДСП для производства мебели, шлифовка или огранка кромки стекла или разделка кромки под сварку металла.

После обсчета раскроя заказа для каждой карты раскроя формируется полный комплект технологической документации — эскиз и спецификация, включающие необходимую информацию для изготовления деталей и учета произведенных работ. Кроме того, можно дополнительно сформировать ведомость наличия материала, спецификацию оклейки кромок деталей, а также счет на произведенные работы и материалы по заказу, и даже этикетки для маркировки деталей.

Давайте рассмотрим поподробнее формирование заказа от начала и до конца.

Детали в заказе могут относиться к какому-то изделию либо находиться "не в изделии". Параметры каждой детали вы можете, во-первых, ввести вручную, во-вторых, выбрать из библиотеки готовых изделий и деталей и, в-третьих, импортировать из таблицы Excel или текстового файла.

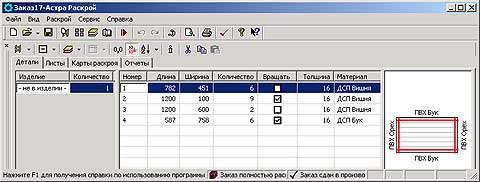

Перечень деталей в заказе

Свойства каждой детали описываются следующими полями.

Номер. На самом деле в это поле можно вводить не только цифры, но и буквы, что позволяет использовать буквенно-цифровой артикул детали (а также ее полное наименование — в дополнительных свойствах) в составе изделия, соответствующий ее реальному представлению в конструкторской документации.

Длина и ширина. Это размеры детали в миллиметрах.

Количество. Количество одинаковых деталей данного типа в изделии. Если заказ включает несколько одинаковых изделий, то правильно будет указать количество деталей в расчете на одно изделие, а затем указать именно количество изделий в соответствующем поле.

Вращать. Данное поле позволяет при раскрое вращать данную деталь на 90 градусов в любую сторону. Такая деталь помечается диагональной сеткой. Параметр имеет смысл при раскрое древесины и бумаги, когда расположение волокон материала вдоль короткой или длинной стороны имеет значение и произвольное вращение детали в раскрое должно быть запрещено.

Толщина. Параметр применим, когда листы материала одного и того же типа могут быть разной толщины, чтобы не плодить записи в справочнике материалов. Тогда при раскрое используются листы именно с соответствующей толщиной.

Материал. Тип материала — выбирается из списка.

Помимо этих основных свойств для каждой детали можно задать обработку каждой из кромок.

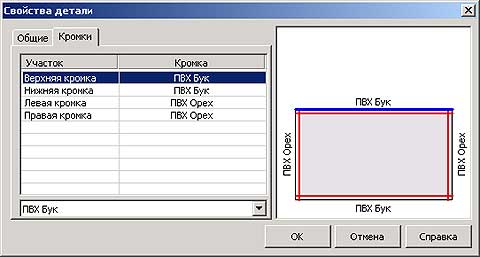

Диалог дополнительных свойств детали: обработка кромок

Кроме деталей заказ должен содержать информацию об имеющихся в наличии листах материала. Эти данные можно также непосредственно ввести в таблицу — длину, ширину, толщину, материал листа и количество. Если количество не указано, запас данного материала считается неограниченным. Но более правильный способ — выбрать листы со склада. Там хранится информация как о закупленных целых листах, так и об обрезках с прошлых заказов.

Используемые в заказе листы материала

Когда информация о деталях и материалах введена, можно запускать автоматический раскрой. В случае крупного заказа с несколькими десятками деталей этот процесс может занять до получаса времени. Результаты отображаются на вкладке "Карты раскроя". Если предложенные программой варианты вас по каким-то причинам не устраивают, любую карту можно вызвать на редактирования двойным щелчком по ней в списке.

В режиме редактирования в левой части экрана открывается крупный план карты раскроя, а в правой — буфер карты раскроя (список нераскроенных деталей) и перечень карт раскроя, ожидающих редактирования.

Режим редактирования карты раскроя

Детали выделяются щелчком левой кнопкой мыши, причем, удерживая клавишу Shift, можно выделить сразу несколько деталей. Также детали можно выделить секущей рамкой.

С выделенными деталями можно выполнять ряд действий.

1. Детали можно произвольно перемещать по свободной части карты раскроя. В зависимости от настроек программа автоматически отслеживает положение детали и не позволяет поместить ее так, чтобы она пересекалась с уже размещенными на карте деталями. Также программа может автоматически сдвинуть размещенную вами деталь до упора по направлению к базовой точке на карте раскроя, соблюдая заданные зазоры и ширину линий реза.

2. Детали можно перемещать в буфер карты раскроя и обратно. Буфер используется также для перемещения детали между разными картами раскроя.

3. Если для выделенной детали при задании ее параметров был установлен флажок "Вращение", то вы можете повернуть ее горизонтально или вертикально.

4. Группу деталей можно совместить на ширину реза по вертикали или горизонтали, убрав лишние зазоры (если автоматическое совмещение отключено в настройках).

5. Группу деталей можно выровнять по общей базе — по верхнему, нижнему, левому или правому краю. При этом в качестве базы используется края первой детали в группе — она подсвечивается красным цветом.

6. Детали можно сдвинуть до упора в любом направлении.

7. Можно прикинуть количество материала, который пойдет в полезные обрезки для использования в других заказах.

Работа с заказом завершается распечаткой окончательно утвержденных карт раскроя, а также спецификаций на них и на обработку кромок. Также можно провести расчет стоимости работ и материалов по заказу и распечатать бухгалтерские документы.

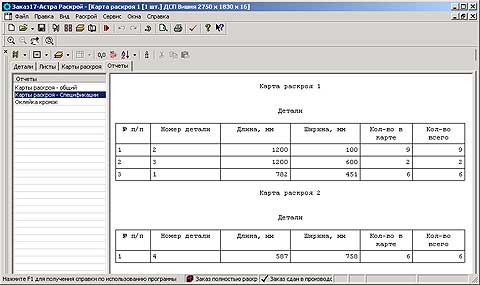

Отчет Спецификации карт раскроя

В заключение обзора выскажу мнение, что программа, несомненно, может оказаться полезной людям, которые пользуются раскроем материалов в своей коммерческой деятельности, доходы от которой легко окупят ее немаленькую стоимость. Однако разработчикам следовало бы еще раз проработать некоторые огрехи программы, дописать брошенную на полдороги справочную систему и немножко причесать интерфейс. Оговорюсь, что на обзоре была демоверсия "Астра Раскроя" — не исключено, что полная версия лишена части или всех обнаруженных мной недочетов.

Программа Раскрой листа

Раскрой листа — это очень актуальная тема в промышленном производстве. От раскроя зависит стоимость изделия. И здесь ошибаться нельзя. Так что же нужно знать при раскрое металла? Ну во первых точность,с которой нужно изготовить заготовку. Иными словами Допуски на размер заготовки. Если заготовка изготовляется на какой то оснастке, к примеру это штамп, то эти допуски на габариты заготовки должны быть указаны в конструкторских чертежах на оснастку. Если же спец.оснастки не требуется, тогда Вы сами расчитываете габариты заготовки и допуски исходя из условий в конструкторской документации на деталь. Ну вот, допустим, мы получили размер заготовки 200 х 500. В чертеже детали берем точность изготовления детали. Например 14класс. Открываем таблицу Допусков. Выбираем 200 — допуск равен -1,15 и 500 -1,55. Теперь смотрим точность станка, на котором будет изготовлятся заготовка, в документации на этот станок. К примеру на Ножницы гильотинные это выглядит так

Ну вот выбираем точность изготовления до 200мм. это будет 150 и толщина до 1мм — это 0,5.На пересечении получаем точность. которую обеспечивает гильотина — 0,7. Как мы видим допуск на размер 200 гораздо шире. И мы можем смело рубить заготовку на этом оборудовании. Но это еще не все. Нам необходимо знать какой минимальный отход может остаться от листа на данном оборудовании.Это расстояние чуть больше от решётки ограждения до ножа. Это связано с техникой безопасности и нам надо это учитывать. На старом оборудовании это как правило 60мм. На современном меньше. Если размер заготовки превышает 60мм. то Вы можете использовать отход, отрезав заготовку по обратному упору. А можете не использовать и заложить весь отход в Норму расхода детали . В наше время мы писали рац.предложения на использование таких отходов ?? Ну и в заключении прилагаю шаблон Раскроя листа . Он сам все раскроит и выберет мерительный инструмент. Сосчитает сколько металла понадобится в кг.В общем полностью напишет Технологический процесс для заготовительного цеха. Что бы самим научиться считать вес заготовки почитайте в первую очередь статью Удельный вес(плотность) металла и других материалов

Задавайте свои вопросы, оставляйте комментарии. С уважением Старых Лариса

Программа для раскроя листового материала для станков

В ассортименте компании KOIKE-RUSSIA представлены программы для раскроя металла. Вы можете активно использовать их для работы с листовыми материалами. Представленное ПО является современным, отвечает всем установленным требованиям, является удобным и функциональным.

Система навигации KAP

Представленная комплексная система автоматически распознает форму листовых материалов в свободном порядке на столе для резки. Для осуществления процесса применяется CCD-камера, связанная с устройством с ЧПУ. После сравнения листов с заранее внесенными в компьютер данными она осуществляет раскрой. Кроме того, ПО позволяет сохранить данные об операции для системы ЧПУ и передать их на машину для резки.

К основным достоинствам системы навигации относят:

Рациональное использование остатков. Навигационная система может использовать до 88% материала.

Увеличение эффективности работы машины.

Способность подстраиваться под различные конфигурации оборудования, рельса, подводного и накопительного столов.

Увеличение производительности труда специалистов. ?

Сокращение временных расходов на проведение различных операций.

Программа раскроя SigmaNEST

SigmaNEST – последнее поколение ПО Центра моделирования и проектирования процессов металлобработки. Данная программа позволяет автоматизированно осуществлять обработку материала с оптимальным количеством вариантов выкроек. Кроме того, в ПО предусмотрена возможность ручного редактирования полученного результата. С помощью представленного софта можно задавать нужное количество деталей, проводить их резку с фасками под сварные швы. Это устраняет необходимость дополнительной обработки материалов кромкообрабатывающим, фрезерным или газорежущим оборудованием.

Представленная программа также имеет ряд достоинств:

Возможность моделирования процесса раскроя листовых материалов и оценки результатов.

Экономичное расходование ресурсов.

Возможность четкого нормирования труда и определения временных затрат на изготовление продукции.

Легкость использования ПО. Работа с представленным софтом для оптимизации раскроя не вызовет затруднений даже у новичков. Чтобы разобраться во всех тонкостях, достаточно внимательно изучить прилагающуюся инструкцию.

Возможность сокращения трудоемкости различных операций.

Представленные решения являются не только удобными и функциональными, но и максимально доступными.

Преимущества заказа представленного ПО в компании KOIKE-RUSSIA

Возможность выбора подходящих современных решений.

Наличие подробных описаний ПО на сайте. Нужная программа раскроя и его оптимизации будет выбрана вами в кратчайшие сроки. При этом вам не придется изучать дополнительную литературу.

Поддержка специалистов. Нужна программа, которая упростит раскрой листового материала? Задайте возникшие вопросы нашим сотрудникам. Они расскажут об особенностях представленного ПО и помогут сделать правильный выбор.

Возможность обслуживания программы. Если трудности возникнут на этапе эксплуатации ПО, вы всегда сможете воспользоваться профессиональной помощью. Мы готовы оказать ее в удобное для вас время.

Обращайтесь! Помните, что эффективная эксплуатация современного оборудования возможна только при использовании соответствующей программы. Мы готовы предоставить ее вам на максимально выгодных условиях.

Программы для раскроя

"БАЗИС-РАСКРОЙ" - уникальная, современная программа, сочетающая в себе наглядный и понятный интерфейс с мощными математическими алгоритмами оптимального раскроя различных материалов на мебельном производстве.

Базис-Раскрой входит в состав комплекса Базис-Мебельщик, позволяет наилучшим образом адаптировать модуль к конкретным условиям производства, используемому инструменту и оборудованию, задать необходимые ограничения. В итоге пользователь получает оптимальные карты раскроя, адаптированные для своего производства.

Программы семейства CUTTING предназначены для оптимального раскроя материала на прямоугольные или линейные детали. Программы могут быть использованы в деревообрабатывающем производстве, производстве мебели, рубки металла, резки стекла и т.д. В основу программ положен уникальный, высокоскоростной алгоритм, позволяющий быстро произвести раскрой с минимальными отходами.

При разработке алгоритмической части программ основным критерием выбран принцип минимизации отходов, а при разработке интерфейсной части автор стремился сделать программы простыми и удобными в каждодневном пользовании.

Программы функционируют в среде операционных систем Windows 95/98/ME/2000/NT/XP.

Подробное описание и демо-версии на сайте: cuttinghome.com

Программа Астра-Д предназначена для автоматизированного раскроя листовых материалов и может быть использована для раскроя древесностружечных плит, металла, стекла, пластиков, и пр. Программа является гибким и мощным инструментом технолога, позволяющим значительно повысить эффективность и сократить время формирования карт раскроя.

Программа разработана для операционных систем Windows. Дружественность программы к пользователю выражается в возможности быстрого освоения и удобной работы с командами меню, панелями инструментов и многооконным представлением карт раскроя.

Подробное описание и демо-версии на сайте: techno-sys.com/rus/

Комплексная система BestCut предназначена для использования в мебельной промышленности и призвана облегчить ежедневную рутинную работу, связанную с раскроем листовых материалов и расчетом стоимости материалов и работ.

Программа позволяет получать оптимальные карты раскроя листовых материалов на прямоугольные детали с учетом особенностей обработки ДСП и применяемого оборудования. Предусмотрена возможность ручной корректировки карт раскроя. Особое внимание уделено расчету стоимости всего Заказа с учетом различных видов работ и фурнитуры, используемой при изготовлении модулей. Удобная Библиотека Типовых Модулей (БТМ), создаваемая пользователем, позволяет формировать Заказ в считанные минуты. Автоматическое и ручное формирование и использование остатков. Поддерживается работа со складом и архивом данных. Поддерживается работа в локальной сети.

Подробное описание и демо-версии на сайте: vrsoft.msk.ru
